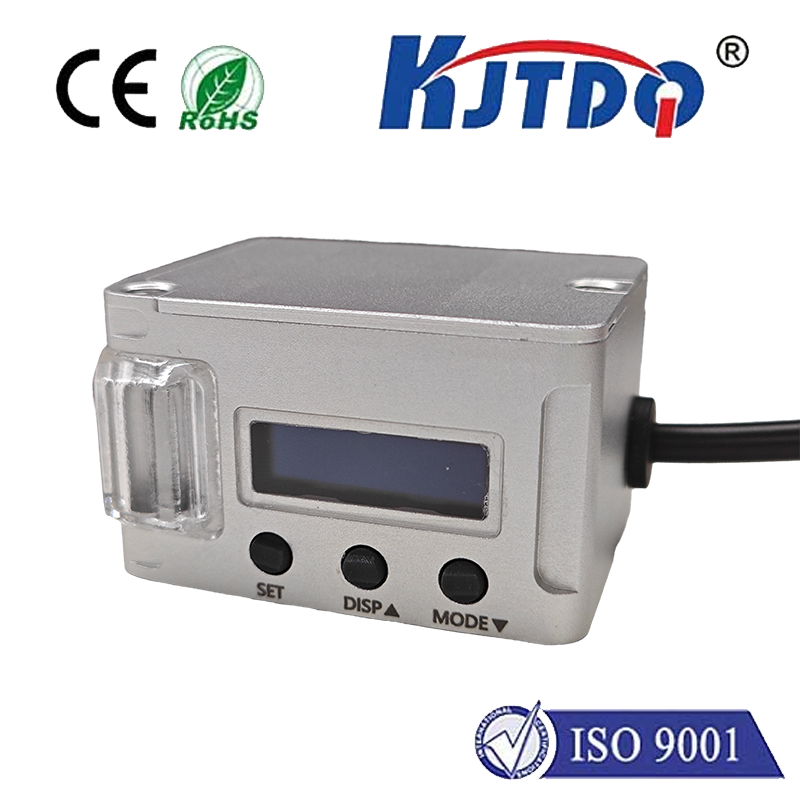

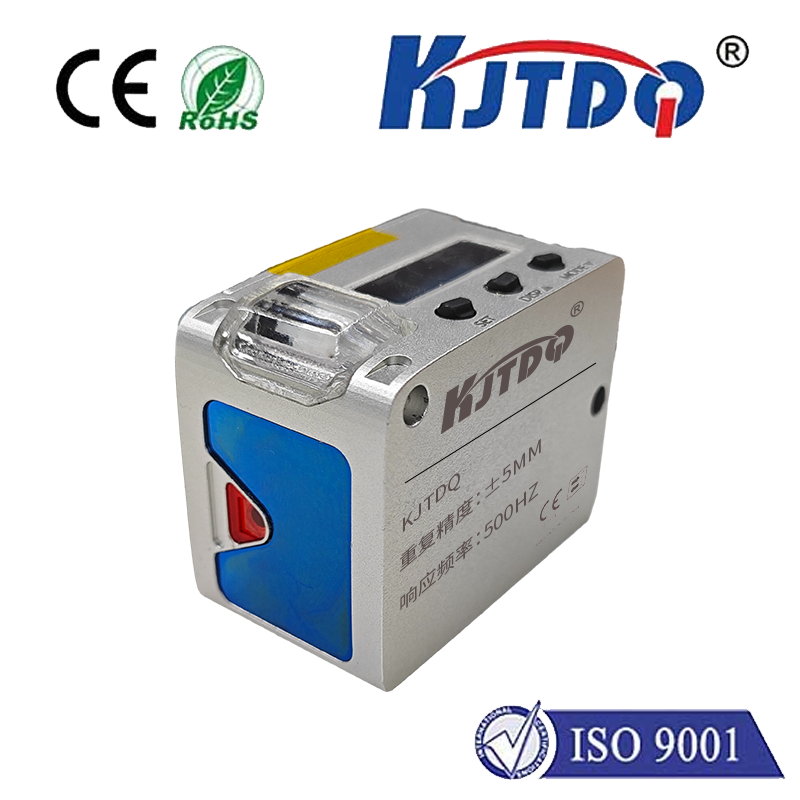

放大器內置型TOF激光傳感器 KJT-TG50

  • 型號:KJT-TG50
  • 類型:電纜型
  • 檢測距離:20m
  • 光點直徑:可變(在 ?40 mm 以下使用)
  • 光源:紅色激光 (660nm)
  • 重復精度:±5mm
  • 響應頻率:500Hz

KJT-TG50系列是一款高精度近距離測距型激光雷達,既支持室內應用,也支持室外應用。對于精密儀器檢測,自動化生產線的過程控制,可靠地測量并檢測極暗或發亮的材料等類型的應用,KJT-TG20的技術指標能夠確保滿足應用的需求。

主要技術參數


型號KJT-TG20KJT-TG20CKJT-TG20CLKJT-TG50KJT-TG50CKJT-TG50CL
類型電纜型M12 連接器電纜型電纜型M12 連接器電纜型
檢測距離10m20m
光點直徑約 4 mm可變(在 ?40 mm 以下使用)

光源

種類紅色激光 (660nm)
防止相互干擾功能4 臺(使用防止干擾功能時)
重復精度±5mm
響應頻率500Hz
I/O控制輸出NPN 集電極開路/PNP 集電極開路 切換方式
30 VDC 以下、50 mA 以下、殘余電壓 2 V 以下
N.O./N.C. 切換方式
*3*4
外部輸入投光停止/ 調諧/ 基準面更新(使用DATUM 模式時) 切換方式
短路電流 NPN:1 mA 以下/PNP:1 mA 以下
模擬輸出電流輸出 / 電壓輸出 切換方式
電流輸出:4 至 20 mA 最大負載電阻 500 ?
電壓輸出:0 至 10 V 外部負載電阻 5 k? 以上
*3*4
保護電路電源逆接保護、電源電涌保護/輸出短路保護、輸出逆接保護、輸出電涌保護
電源電壓20 至 30 VDC 漣波(P-P)10%、Class 2 或 LPS
消耗電流45 mA 以下(負載除外)*550 mA 以下(負載除外)*7
環境抗耐性外殼防護級IP65/ IP67
環境光照白熾燈/日光:10,0000 lux 以下
環境溫度-20 至 +55 °C (無凍結)
相對濕度35 至 85 % RH (無凝結)
抗震性10 至 55 Hz、雙振幅 1.5 mm、X,Y,Z 方向各 2 個小時
耐沖擊性1,000 m/s^2、X,Y,Z 方向各 6 次
材質罩殼:鋅鑄件(鍍鎳- 鉻)、
指示燈蓋和按鈕:PES、
附帶防止劃傷涂層的PMMA、
電纜套管:PBT、
電纜:PVC
罩殼:鋅鑄件(鍍鎳- 鉻)、
指示燈蓋和按鈕:PES、
鏡頭蓋和顯示器:附帶防止劃傷涂層的PMMA、
電纜套管:PBT、
電纜:PVC、
M12 連接器:TPE、PBT、鍍鎳黃銅
罩殼:鋅鑄件(鍍鎳- 鉻)、
指示燈蓋和按鈕:PES、
鏡頭蓋和顯示器:附帶防止劃傷涂層的PMMA、
電纜套管:PBT、
電纜:PVC
罩殼:鋅鑄件(鍍鎳- 鉻)、
指示燈蓋和按鈕:PES、
鏡頭蓋和顯示器:附帶防止劃傷涂層的PMMA、
電纜套管:PBT、
電纜:PVC、
M12 連接器:TPE、PBT、鍍鎳黃銅

補充:

*1 可顯示范圍為 50 至 2200。

*2 FDA(CDRH) 的分類是基于 IEC60825-1,并根據Laser Notice No.50 的要求而實施的 。

*3 I/O 可從以下組合中進行選擇。

?控制輸出 × 2、控制輸出+ 外部輸入

?控制輸出+模擬輸出(僅限 LR-TB5000/TB5000C/TB5000CL)

?外部輸入+模擬輸出(僅限 LR-TB5000/TB5000C/TB5000CL)

(設定方法請參閱使用說明書)

*4 IO-Link:支持 Specification v.1.1 / COM2(38.4 kbps)。

在無法經由網絡下載文件的環境中使用時,請聯系最近的營業所。

*5 145 mA 以下(包含負載)

*6 可顯示范圍為 50 至 5200。

*7 150 mA 以下(包含負載)

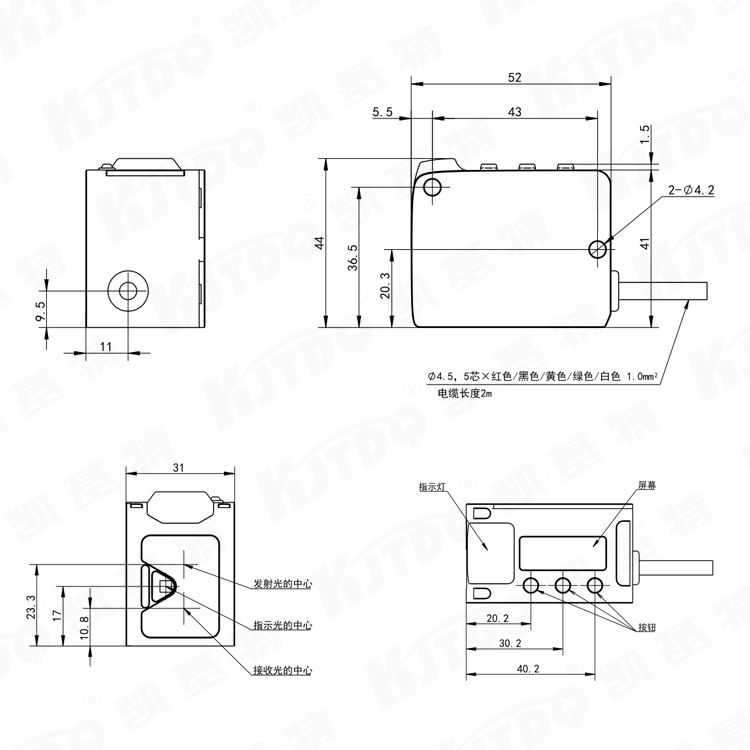

尺寸圖


c9b0d195a537ad412e28a0b7117d8b1

接線

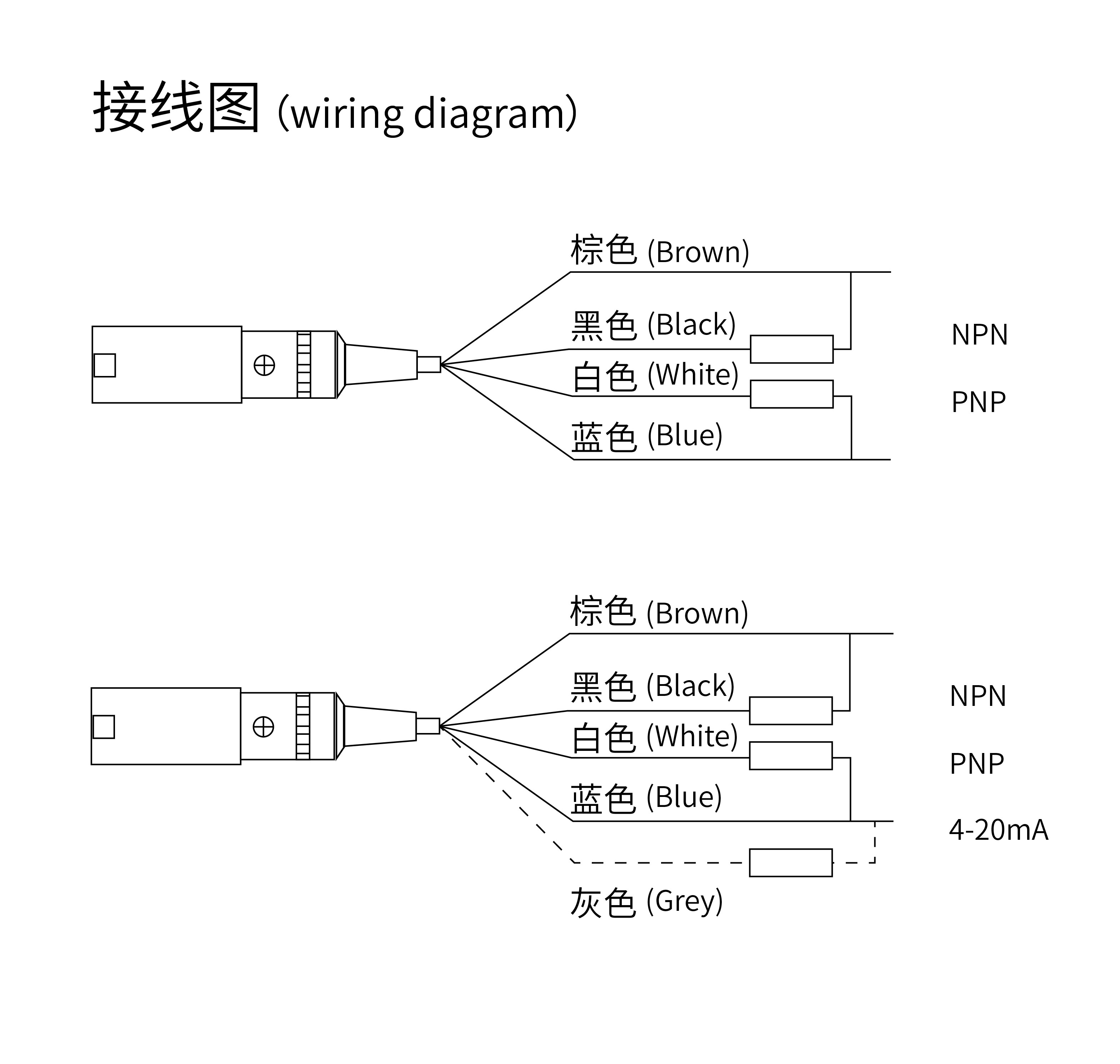

接線圖

場景圖

場景圖
